Installation ONDUCLAIR RENOV FC
ONDUCLAIR RENOV FC est facile à poser avec sa légèreté sans avoir besoin de percer.
Un guide vous accompagne tout au long de la pose de votre chape pour une réalisation simple et rapide.
Les étapes d’installation de la toiture |
|
![]() |

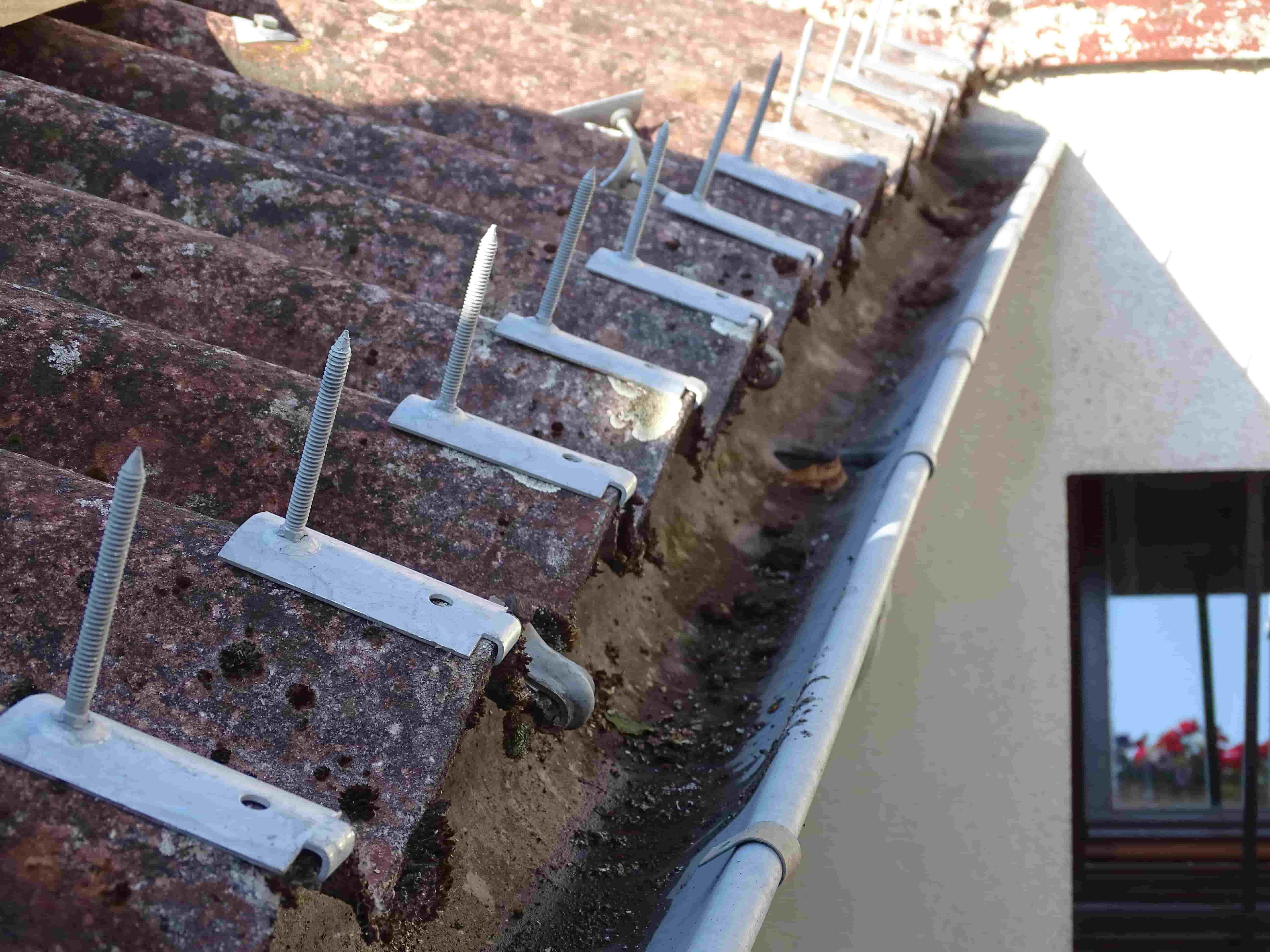

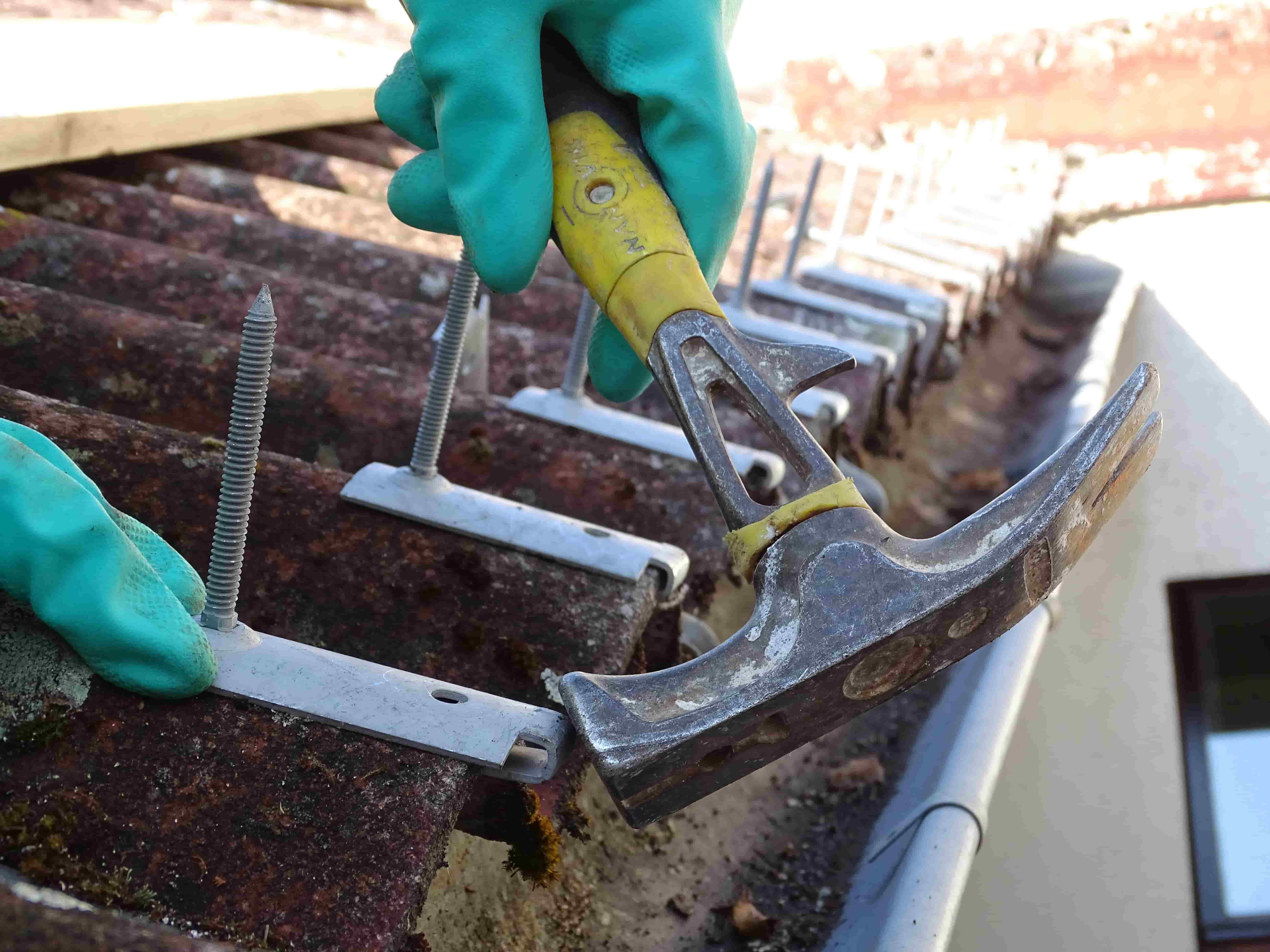

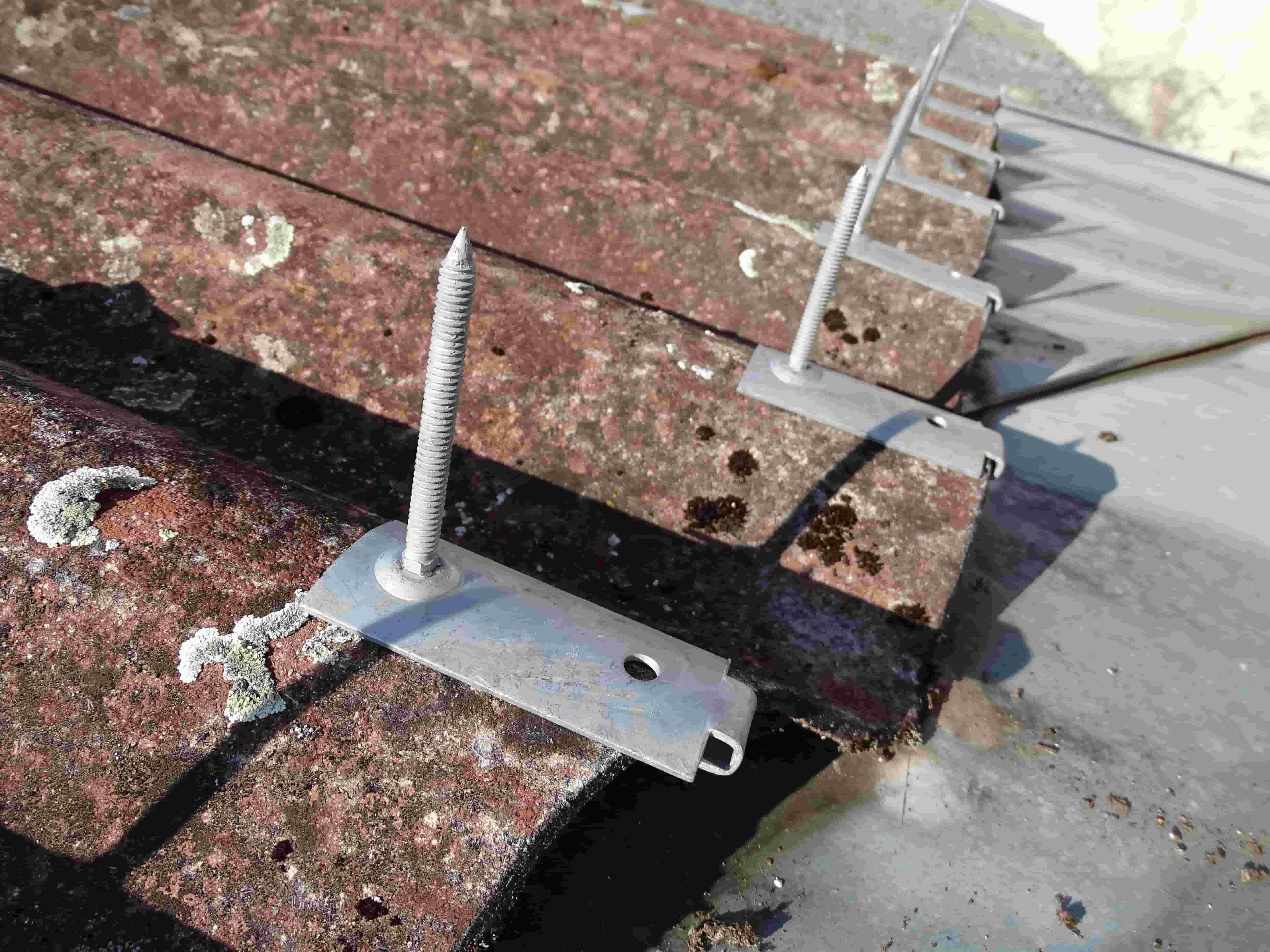

1. Fixations bas de versant |
Pincer 1 fixation (toujours perpendiculaire à la toiture) à chaque onde Pour être en conformité avec la législation amiante, il convient d’humidifier les sommets d’onde aux emplacements des fixations. |
|
![]() |

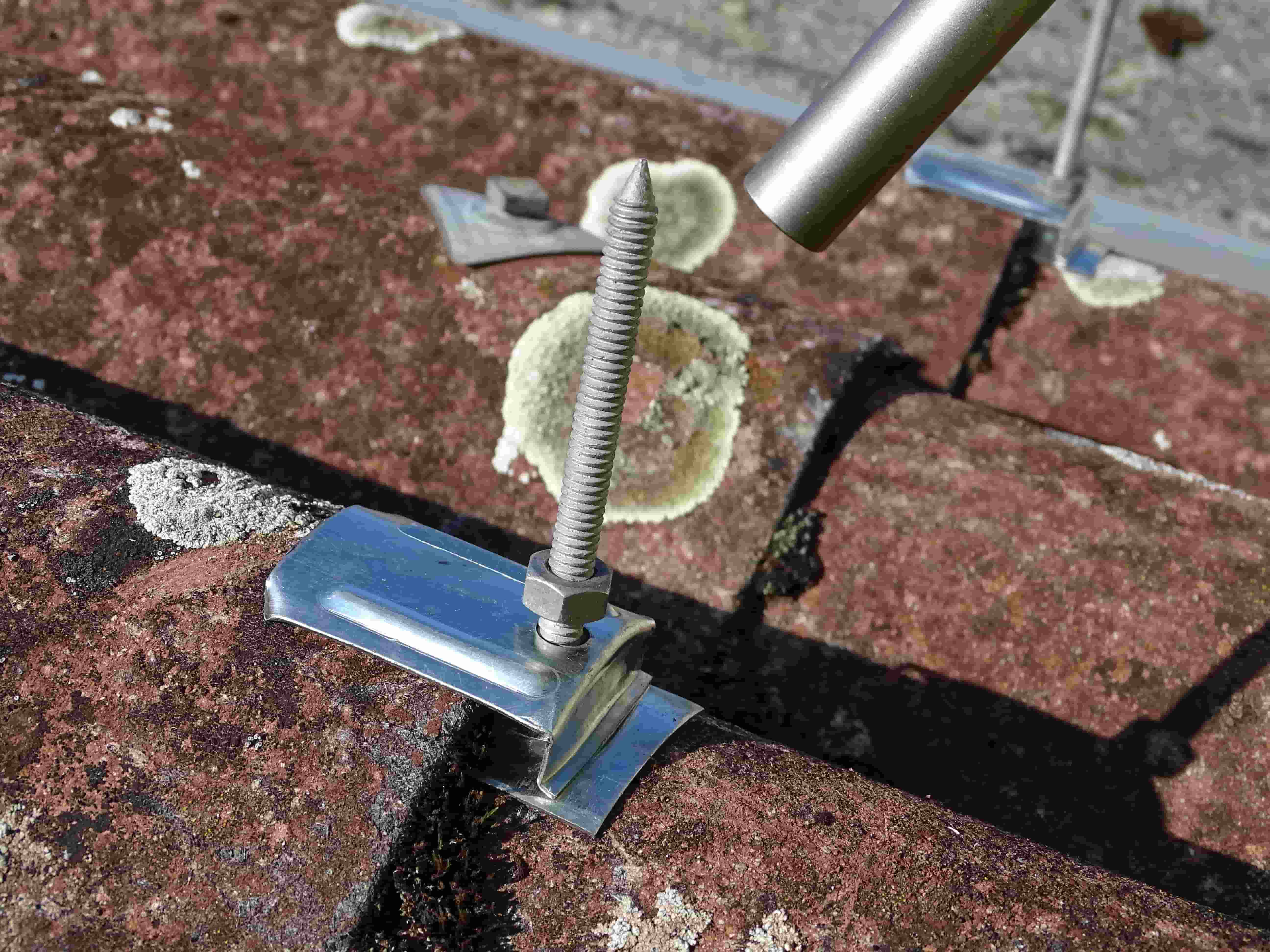

2.Fixation cours de versant |
Dans le cadre d’une pose dans les règles de l’art, les fixations de cours de versant seront côte-côte aux recouvrements longitudinaux des plaques.
Serrer les écrous A l’aide d’un embout spécifique ou à l’aide d’une clé de 13 mm, pour les maintenir sur les plaques fibres-ciment.
Glisser et serrer les fixations (toujours perpendiculaires à la toiture) Glisser les fixations au raccordement des plaques -GO 5 ondes ½ : sur les 1ères, 3èmes et 5ème ondes -GO 5 ondes ½ : sur les 1ères, 4èmes et 6èmes ondes |
|
![]() |
3.Fixations faitage |
Les fixations sont placées toutes les 2 ondes, en haut des ondes de la faîtière existante. En cas de double versant, les fixations doivent être face à face, et de part et d’autre du faîtage. |
|
![]() |
4.Option/ fixation à lumière |
Pour les plaques fibres-ciment de grandes longueurs >1.75m, avec panne intermédiaire, utiliser la fixation lumière (1 par plaque minimum) en la glissant sous la tête du tirefond existant, en milieu de plaque (en ayant au préalable, dévissé celui-ci). Avant la pose de la plaque polyester, poser 2 rangées d’isolant. |
|
![]() |

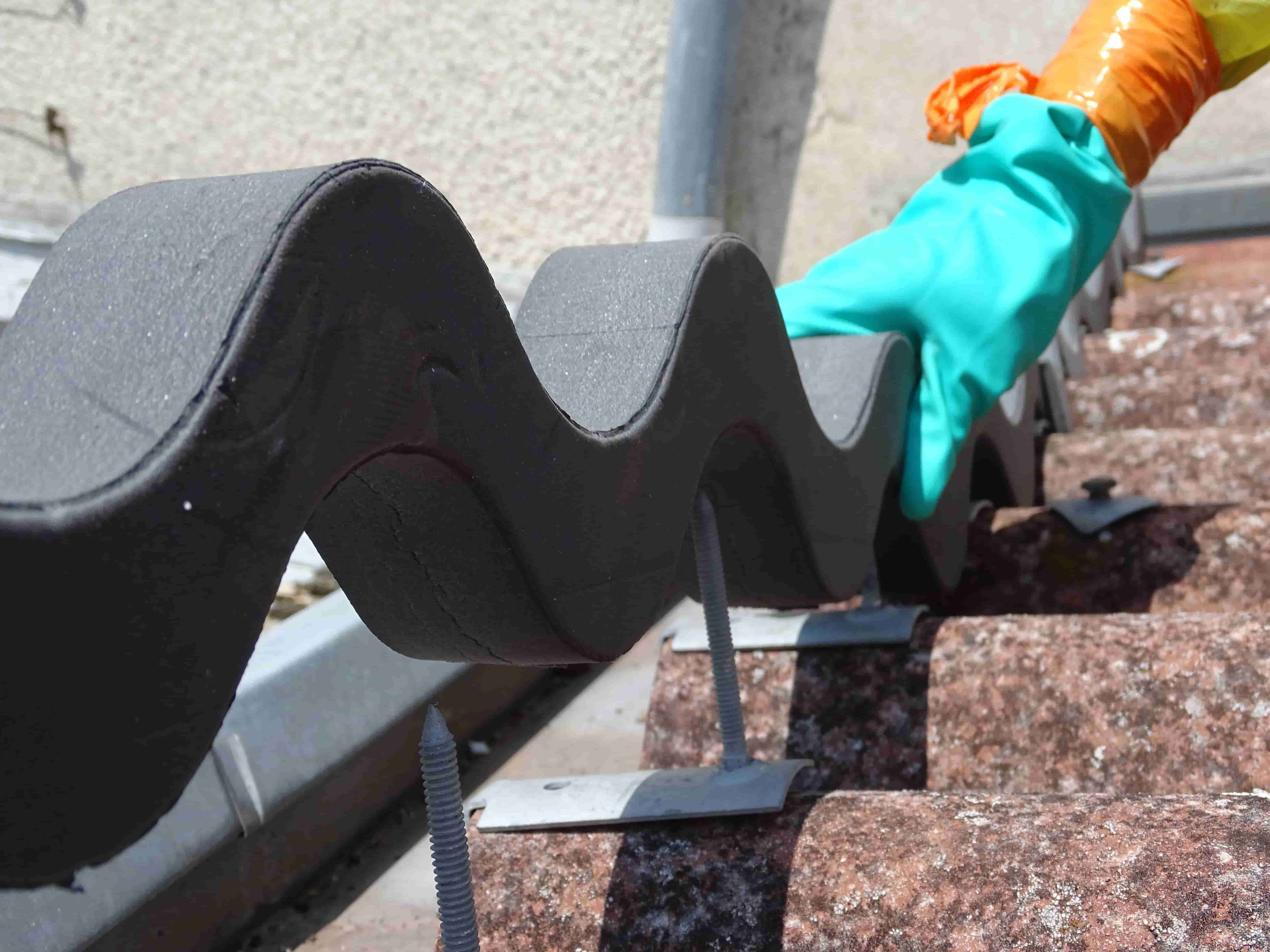

5.Closoirs bas de versant |
Embrocher le closoir Le closoir en mousse est embroché sur les fixations de bas de versant |
|
![]() |

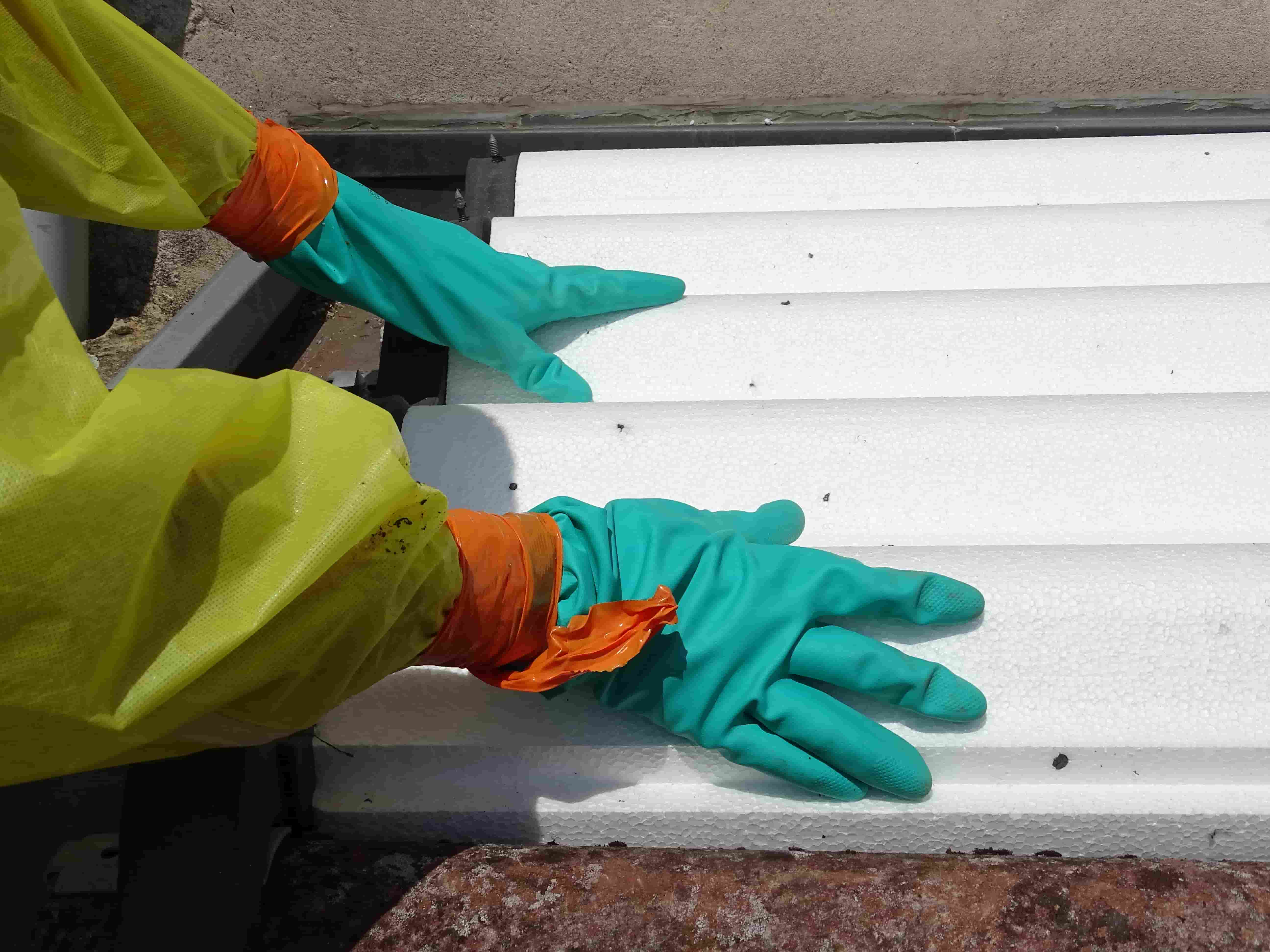

6.Isolation |
Avec panneaux de polystyrène Embrocher les panneaux -Les panneaux sont embrochés en partant du bas de versant, jusqu’à la base du faîtage. -Poser 2 rangées de polystyrène, avant la pose d’1 rangée de plaque polyester. -Les panneaux doivent être jointifs.
Avec laine de roche Embrocher les panneaux de laine de roche Bien penser à mettre le pare-vapeur en partie basse puis procéder de la même façon que pour l’isolant en polystyrène. |
|
![]() |
7.Couvertures – plaques polyester opaques |
Embrocher les plaques -Les plaques polyester sont embrochées sur les fixations, en partant du bas de versant, jusqu’à la base du membron de faîtage. -Prévoir un décalage de 3 cm par rapport au closoir de bas de versant, afin de permettre l’évacuation des eaux d’écoulement dans la gouttière. -A la pose, le couvreur doit s’assurer de la planéité du versant. -Pour l’habillage du bas du versant, poser une équerre de retenue à l’aide des fixations, sur la plaque polyester. |
|
![]() |
8.Couverture – pose des plaquettes profilées |
Serrer les plaques -Les plaques sont serrées par des plaquettes profilées en bas et en cours de versant ainsi que par des plaquettes planes au faîtage. -Pour la finition en partie supérieure, le capuchon plastique assure l’étanchéité. |
|
![]() |

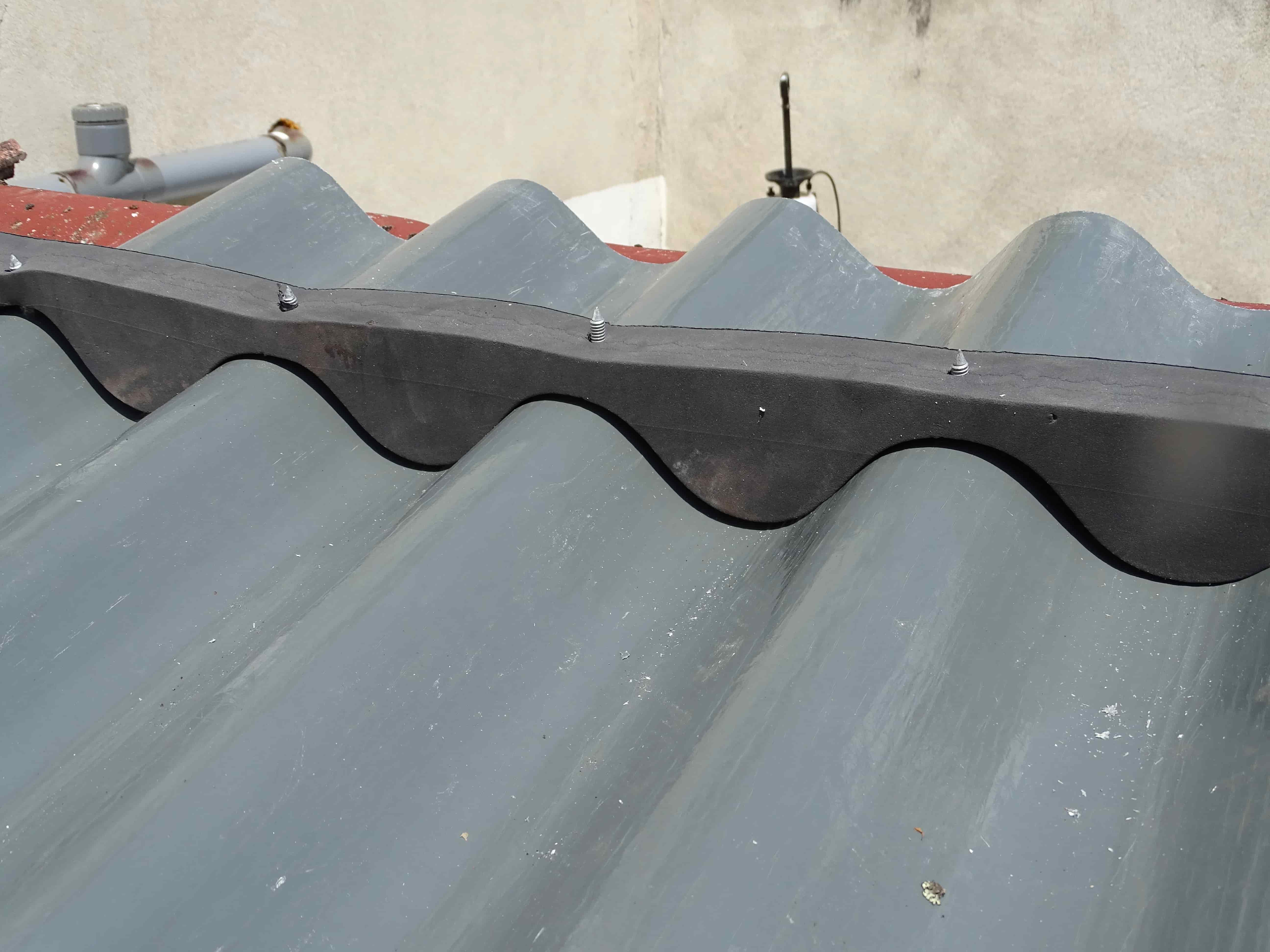

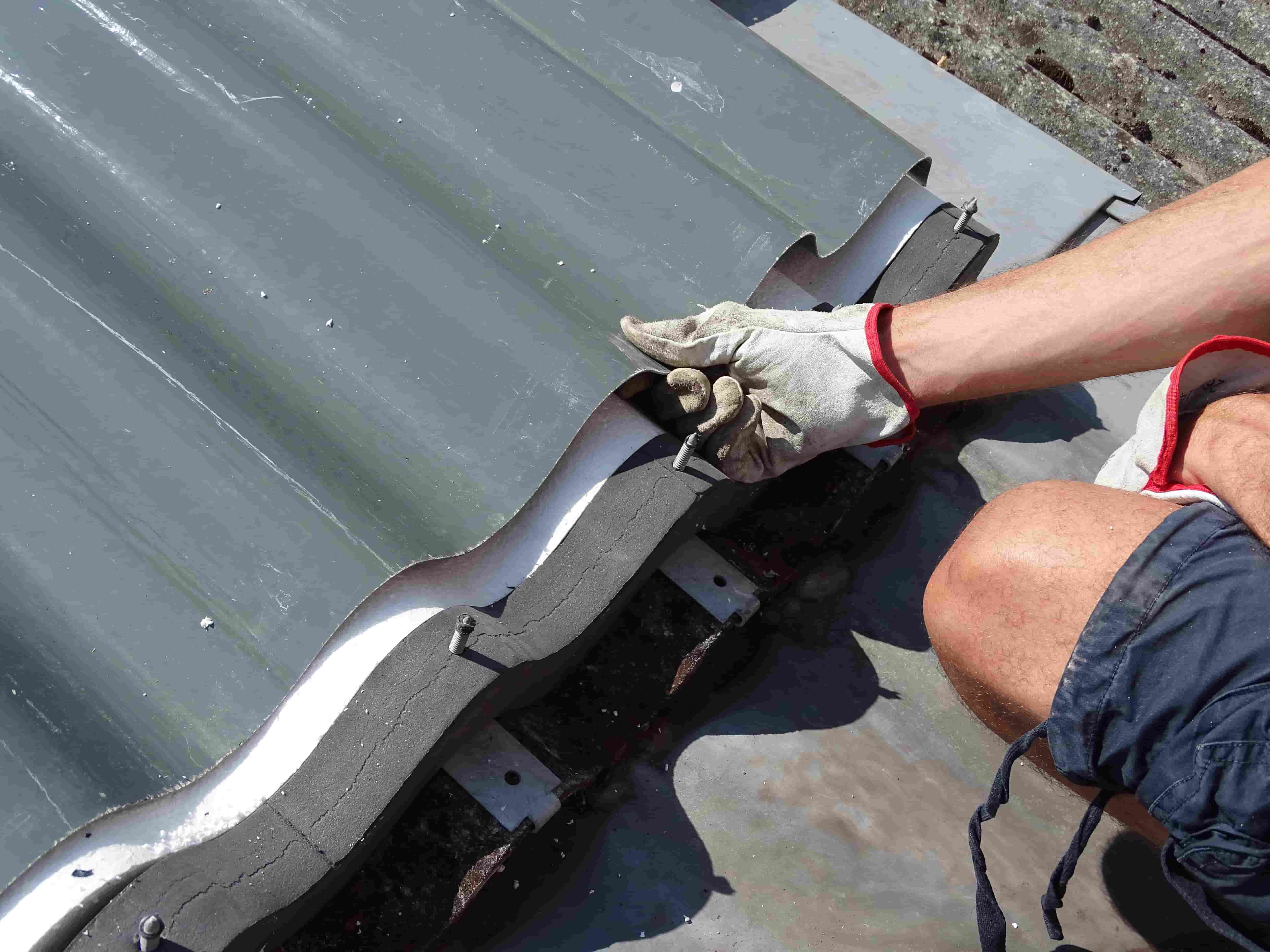

9.Faitage – pose de la faitière double |
Embrocher le closoir mousse de faîtage Sur les fixations de faîtage
Poser la cale polystyrène Entre le closoir mousse et le membron du faîtage. La faîtière double est alors fixée sur les 2 versants.
Poser les rives et les faîtières à l’avancement. |
DECOUVREZ LA POSE EN VIDEO
COMPLEMENT
Plaques polyester ou polycarbonate
La pose doit être conforme au cahier technique de mise en œuvre polycarbonate, avec 1 fixation à chaque onde, vis plasti-couture et joint à bâtons rompus.
Eclairement |
Les éléments isolants de cours de versant en polystyrène ou en laine de roche ne sont pas posés et la peau supérieure opaque est remplacée soit : |
-Par une plaque éclairante incolore en polyester renforcée de fibre de verre, de type classe 3, épaisseur 13/10ème (ou classe 4, épaisseur 17/10ème) classement feu Euroclass E gouttant (voir CTMO ONDUCLAIR PLR).
-Par une plaque éclairante en polycarbonate cristal 10/10ème, classement feu Euroclass B-s1,d0 (voir CTMO ONDUCLAIR PC°. Cette plaque polycarbonate doit être pré-percée à un diamètre 11mm et un ébavurage ainsi qu’un dépoussiérage doivent être réalisés afin d’éliminer les copeaux qui nuiraient à la bonne application des rondelles et joints d’étanchéité.
|
NB : Les plaques ONDUCLAIR PC doivent être posées face protégée aux UV vers l’extérieur.
|
