De quoi se compose la charpente d'un abri de jardin ?

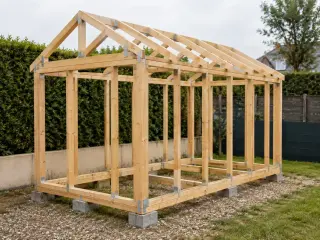

La charpente d'un abri repose sur quatre familles de pièces : les sablières basses posées sur les fondations, l'ossature des murs (poteaux et lisses), la structure de toit (des chevrons seuls pour un petit abri, ou des pannes qui portent des chevrons pour une plus grande portée) et le contreventement qui empêche l'ensemble de se déformer. Chaque pièce joue un rôle précis dans la descente des charges vers le sol.

On part du bas. La sablière basse (ou lisse basse) ceinture le pourtour de l'abri et repose sur les fondations : c'est elle qui reçoit tout le poids de la construction et le répartit sur les points d'appui. Viennent ensuite les poteaux d'angle et l'ossature verticale des murs, qui montent jusqu'à la sablière haute. Cette ossature de murs porte la toiture et raidit les parois.

La partie haute dépend de la portée et de la forme de toit. Pour un petit abri monopente jusqu'à 2,50 à 3 m de portée, des chevrons posés d'un mur à l'autre suffisent souvent. Au-delà, ou pour un toit à deux pans, on ajoute une panne faîtière (voire des pannes intermédiaires) qui réduit la portée libre des chevrons et permet des sections de bois plus modestes. Sur les chevrons repose enfin le support de couverture : un voligeage (planches ou panneaux jointifs) ou des liteaux espacés, selon le type de couverture.

Reste un élément souvent oublié en DIY : le contreventement. Sans lui, une ossature rectangulaire se déforme en parallélogramme sous une poussée latérale. On le crée avec des écharpes en diagonale ou, plus simplement, avec des panneaux de bois (OSB, contreplaqué) vissés en angle. Pour situer cette charpente dans l'ensemble du chantier, du terrassement aux finitions, le guide Construire et couvrir un abri de jardin DIY de A à Z donne la vue d'ensemble étape par étape.

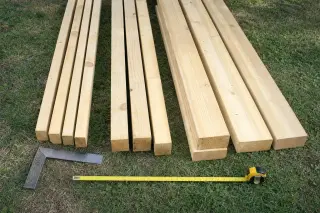

Quelles sections de bois choisir pour l'ossature ?

Pour un abri courant jusqu'à 10 à 12 m², les repères de dimensions les plus fréquents sont : sablières et lisses de 45 x 95 à 45 x 145 mm, poteaux de 70 x 70 à 90 x 90 mm, chevrons de 40 x 60 à 45 x 70 mm selon la portée. On choisit ensuite la classe d'emploi du bois selon l'exposition : classe 2 pour l'ossature abritée, classe 3 pour les pièces exposées à la pluie, classe 4 (ou une essence naturellement durable) au contact du sol.

Ces valeurs sont des ordres de grandeur constatés en construction d'abris, indicatifs et non contractuels : la section exacte dépend de la portée, de l'entraxe et de la charge de neige de votre région. Un mot sur le cadre de référence, parce qu'il éclaire la façon de lire ces chiffres. Le référentiel français de la construction à ossature bois, le NF DTU 31.2, couvre les maisons et bâtiments jusqu'à R+3 et 28 m de hauteur (source : NF DTU 31.2, mai 2019). Un abri de jardin n'entre pas dans son champ, non pas parce qu'il serait moins exigeant à traiter, mais parce que ce texte s'adresse à des constructions bien plus sollicitées : étages, charges d'exploitation, sécurité des personnes. C'est une bonne nouvelle pour l'auto-constructeur : les principes de dimensionnement et d'ancrage qu'il pose sont calibrés pour des contraintes supérieures, donc les appliquer à un abri place du côté sûr. Sur une grande portée ou dans une région très enneigée, s'en inspirer, voire faire vérifier le calcul par un professionnel, reste la démarche prudente. La règle de bon sens est simple : plus la portée est grande et la couverture lourde, plus les sections augmentent. À l'inverse, une couverture légère autorise une charpente sobre.

Le poids de la couverture change tout

C'est le point clé pour un abri. Une plaque bitumée ondulée pèse de l'ordre de 3 kg/m² une fois posée : à titre de repère, une plaque ONDULINE EASYFIX® annonce 2,7 kg/m² (soit 4,5 kg par plaque de 200 x 82 cm) et une plaque ONDULINE EASYLINE® 2,2 kg par plaque au format 100 x 76 cm (source : catalogue ONDULINE® GSB 2026-2027 et fiche technique). À comparer avec une tuile terre cuite, dont le poids courant se situe entre 35 et 45 kg/m² selon le modèle et le recouvrement (source : données fabricants), qui impose une charpente nettement renforcée. Choisir une couverture légère dès le départ permet donc de rester sur des sections modestes et un budget bois contenu.

Essences et classes d'emploi

Le sapin ou l'épicéa traité couvrent la plupart des besoins d'ossature. Le pin sylvestre autoclave convient bien pour les pièces au contact du sol (classe 4). Le douglas et le mélèze, naturellement durables, se passent de traitement pour les parties exposées mais reviennent plus cher. Les classes d'emploi citées ici sont celles de la norme NF EN 335, qui décrit l'exposition du bois à l'humidité et non la qualité du bois lui-même : la classe 3 correspond à une exposition fréquente à l'humidité, la classe 4 à un contact permanent avec l'eau douce ou avec le sol (source : NF EN 335, mai 2013). Dans tous les cas, deux réflexes protègent l'ouvrage : surélever le bois pour l'écarter du sol humide et couper les remontées capillaires par une barrière d'arase entre la fondation et la sablière. Pour arbitrer entre les différentes couvertures et leur poids, le comparatif Quel matériau choisir pour la toiture d'un abri de jardin ? détaille les options.

Quel entraxe de chevrons selon la couverture ?

L'entraxe correspond à la distance d'axe en axe entre deux chevrons. Pour les plaques bitumées ONDULINE®, la pente minimale recommandée est de 15 % (9°) sur support continu (voligeage ou panneaux jointifs), à accentuer sur support discontinu (chevrons ou liteaux espacés). Dans ce dernier cas, l'écartement des appuis doit respecter les préconisations du fabricant. Pour ONDULINE EASYLINE®, la distance maximale entre chevrons est de 45 cm.

Le choix du support conditionne l'entraxe autant que la couverture elle-même. Deux logiques s'opposent.

Le support continu (voligeage)

On recouvre les chevrons d'un plancher de planches jointives ou de panneaux (OSB traité). La couverture repose alors sur toute sa surface : c'est la solution la plus tolérante, qui autorise la pente minimale de 15 % (9°) et qui permet de circuler sur le toit là où les plaques présentent des parties plates, comme sur ONDULINE EASYFIX® ou INNOLINE®. L'entraxe des chevrons sous le voligeage est alors dicté par la tenue du panneau lui-même (souvent 40 à 50 cm), pas par la couverture.

Le support discontinu (chevrons ou liteaux espacés)

La plaque bitumée peut être posée directement sur des chevrons ou des liteaux espacés, sans support continu, offrant ainsi une solution plus économique. Dans ce cas, la pente doit être plus prononcée que le minimum de 15 % (9°) retenu sur support continu. L'écartement maximal des appuis doit respecter les préconisations du fabricant. Pour ONDULINE EASYLINE®, la distance maximale entre chevrons est de 45 cm (source : fiche technique et notice de pose ONDULINE EASYLINE®). Posée sur appuis espacés, la plaque laisse un espace libre sous les ondes, qui évite le contact direct de la couverture avec un support continu.

La pente que vous retiendrez oriente donc le type de support et l'entraxe. C'est un sujet à part entière : le guide Quelle pente prévoir pour le toit d'un abri de jardin ? détaille les seuils, du monopente aux deux pans. Sous les 15 % (9°) (toit plat ou très faible pente), les plaques bitumées ne sont plus adaptées : on s'oriente alors vers une membrane spéciale toitures plates comme ONDULINE BFX®, ce qui change aussi la conception de la charpente (support continu obligatoire).

Comment assembler solidement l'ossature ?

Les assemblages transmettent les efforts d'une pièce à l'autre. Trois familles se rencontrent en DIY : la visserie structurelle (vis à bois traitées ou inox), les connecteurs métalliques (équerres, sabots de charpente, feuillards) et les assemblages bois traditionnels (tenon-mortaise, mi-bois), plus exigeants. Pour un abri courant, la combinaison équerres galvanisées et vis adaptées offre le meilleur rapport solidité-simplicité.

Quelques principes valent pour tous les assemblages d'un abri exposé aux intempéries :

• Bannir les clous ordinaires en structure : ils se déchaussent sous les mouvements du bois. On leur préfère des vis à bois traitées ou des tirefonds, qui gardent le serrage.
• Utiliser de la quincaillerie anti-corrosion : équerres, sabots et vis galvanisés à chaud ou en inox. En bord de mer, l'inox s'impose pour éviter les coulures de rouille.
• Pré-percer près des extrémités pour ne pas fendre le bois, et respecter les distances au bord.
• Soigner les liaisons chevron-panne et chevron-sablière avec des sabots ou des équerres : ce sont elles qui reprennent les efforts de soulèvement au vent.

Les assemblages traditionnels (tenon-mortaise, mi-bois) donnent une charpente très propre et durable, mais demandent de l'outillage et de l'expérience. Pour un premier abri, une ossature vissée et équerrée, contreventée par des panneaux, atteint largement le niveau de solidité requis. Le contreventement mérite une attention particulière : une seule écharpe diagonale par pan de mur, ou un panneau OSB vissé en angle, suffit souvent à bloquer la déformation en parallélogramme.

Comment ancrer l'abri au sol ?

L'ancrage empêche l'abri de glisser, de s'enfoncer ou d'être soulevé. Trois solutions selon le support : sur dalle béton, des platines chevillées ou scellées chimiquement ; sur plots béton, des ferrures reliant le plot à la sablière ; sur terrain nu, des plots coulés hors gel ou des pieux vissés. Le choix dépend du sol, du poids de l'abri et de l'exposition au vent.

Sur dalle béton

C'est le support le plus stable. La sablière basse se fixe à la dalle par des platines ou des équerres, avec des chevilles à frapper pour un petit abri ou un scellement chimique pour une meilleure tenue. Point non négociable : interposer une barrière capillaire (bande d'arase bitumineuse ou feutre) entre le béton et le bois, faute de quoi la sablière pompe l'humidité de la dalle et pourrit par le bas.

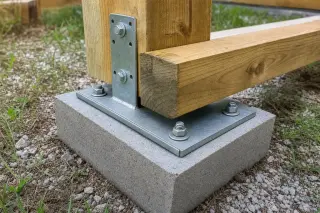

Sur plots béton

Pour un terrain non dallé, des plots béton coulés sous chaque point d'appui offrent un bon compromis. On les descend hors gel (la profondeur dépend de la région) et on relie chaque plot à la sablière par une tige filetée scellée ou une équerre. L'abri se retrouve légèrement surélevé, ce qui protège le bois du contact direct avec le sol.

Sur pieux vissés

Les pieux ou vis de fondation se vissent dans le sol sans béton : mise en œuvre rapide, adaptée aux terrains meubles et aux petits abris. Ils offrent un ancrage immédiat contre le soulèvement, à condition que le sol tienne la vis. La fondation et le choix des plots sont détaillés plus largement dans le guide de projet complet ; pour la suite logique, la pose de la plaque ondulée bitumée pas à pas prend le relais une fois la charpente ancrée.

Comment sécuriser la charpente face au vent ?

Un abri léger est surtout menacé par le soulèvement au vent, rarement par l'écrasement. Trois leviers le protègent : un ancrage au sol dimensionné (le point le plus critique), un contreventement efficace qui empêche la déformation, et une couverture bien fixée. Les plaques bitumées se fixent en sommet d'onde, jamais en creux.

Le vent exerce sur une toiture légère une force d'arrachement : il cherche à soulever la couverture puis la structure entière. La chaîne de résistance doit donc être continue, du faîtage jusqu'au sol. Chaque maillon compte : si la couverture est bien fixée mais l'abri seulement posé sur le sol, c'est l'abri entier qui s'envole.

• Ancrage renforcé en zone exposée : c'est la priorité. Un abri correctement ancré au sol résiste bien mieux qu'un abri lourd simplement posé.
• Contreventement systématique des murs et, si possible, du plan de toiture, pour que la structure ne se déforme pas sous les rafales.
• Couverture fixée dans les règles : fixation en sommet d'onde (jamais en creux, où l'eau stagnerait), à raison de 15 fixations par plaque pour ONDULINE EASYFIX®, avec des vis à rondelle d'étanchéité intégrée de la couleur de la plaque. Faîtières et rives dédiées viennent verrouiller les bords, points les plus sensibles à la prise au vent.
• Débord maîtrisé : un débord de 7 cm à l'égout suffit à évacuer l'eau sans offrir une grande prise au vent.

En zone très ventée (littoral, montagne), la fréquence des fixations est à renforcer selon les préconisations de la notice. Le détail des recouvrements, du sens de pose et des accessoires est présenté dans le guide dédié à la pose des plaques ondulées bitumées.
