Comment poser une plaque ondulée bitumée sur un abri, pas à pas ?

Le tuto complet pour couvrir votre abri de jardin proprement et durablement.

Photo d'en-tête : Mirella & Marcin Kępczyńscy.

Poser des plaques ondulées bitumées est l'une des étapes les plus accessibles d'un abri de jardin en DIY : pas de matériel lourd, des plaques légères qui se manipulent seul, et une pose qui tient en une demi-journée sur un petit abri. Mais l'étanchéité, elle, se joue sur quelques détails précis : le sens de pose, les recouvrements, la fixation en sommet d'onde et le traitement de la faîtière et des rives. Ce guide déroule le chantier dans l'ordre, avec les repères chiffrés qui conditionnent aussi la garantie du fabricant.

Que préparer avant de commencer ?

Avant de monter sur le toit : réunissez les plaques et leurs accessoires assortis (faîtières, rives, vis à rondelle d'étanchéité intégrée), une visseuse, un mètre, un cordeau, une scie égoïne ou une lame de scie sauteuse pour bois, et de quoi travailler en sécurité (échafaudage ou plateforme stable, gants, lunettes). Calculez le nombre de plaques d'après la surface utile, jamais la surface brute, car les recouvrements réduisent la couverture réelle.

La pose commence au sol, par le calcul. Chaque plaque bitumée a une surface brute et une surface utile plus petite : c'est cette dernière qui compte, car les recouvrements latéraux et transversaux « mangent » une partie de chaque plaque. Pour une ONDULINE EASYFIX® (format 200 x 82 cm), la surface utile est de 1,34 m² par plaque ; pour une ONDULINE® 9S (200 x 86 cm, 9 ondes), elle est de 1,37 m² ; pour une INNOLINE® (92 x 80 cm), elle est de 0,74 m². Divisez la surface de votre pan de toiture par la surface utile, puis ajoutez une ou deux plaques de marge pour les coupes.

Côté outillage, rien d'exotique : une visseuse à couple réglable, un mètre ruban, un cordeau à tracer pour aligner les rangées, une équerre et une scie adaptée au bois (les plaques bitumées se coupent facilement à la scie égoïne ou à la scie sauteuse, lame fine). Prévoyez les accessoires de la même gamme et du même coloris que vos plaques : faîtières, rives (ou bandes de rive), et les vis Onduline à rondelle d'étanchéité intégrée, posées en sommet d'onde. La sécurité prime sur la vitesse : on pose depuis un échafaudage ou une plateforme stable, jamais en équilibre sur une échelle simple, et travailler à deux facilite l'alignement des grandes plaques.

Quel support et quelle pente prévoir ?

Les plaques bitumées se posent sur un support continu (voligeage, panneaux OSB jointifs) ou sur un support discontinu (chevrons ou liteaux espacés). La pente minimale est de 15 % (9°), sur support continu comme sur support discontinu ; INNOLINE® se pose sur support continu. Sur chevronnage, respectez un entraxe adapté à la gamme : 37 cm au maximum pour ONDULINE EASYFIX®, 28 cm pour ONDULINE EASYFIX® COMPACT, 45 cm pour ONDULINE® 9S en pose standard et au maximum 43 cm pour ONDULINE EASYLINE®. Pour les toits plats ou à très faible pente, inférieure à 15 % (9°), une solution d'étanchéité dédiée comme la membrane ONDULINE BFX® est recommandée.

Deux familles de support existent. Le support continu (voligeage bois, panneaux OSB ou contreplaqué jointifs) offre un plan d'appui plein : c'est la configuration la plus tolérante, celle qui autorise la pente minimale. Le support discontinu (chevrons, ou liteaux posés sur chevrons) est plus léger et plus économique, mais il impose de respecter l'espacement maximal entre appuis. Pour ONDULINE EASYLINE®, la distance maximale entre chevrons est de 43 cm ; pour ONDULINE EASYFIX®, elle est de 37 cm au maximum, pour ONDULINE EASYFIX® COMPACT de 28 cm et, pour ONDULINE® 9S, de 45 cm en pose standard (cinq appuis par plaque), un support plein étant préconisé en faible pente ; pour INNOLINE®, nous vous recommandons un support continu.

La pente est le paramètre qui conditionne l'étanchéité et la garantie. Pour toutes les plaques bitumées du catalogue DIY, ONDULINE EASYFIX®, ONDULINE EASYFIX® COMPACT, ONDULINE EASYLINE®, ONDULINE® 9S et INNOLINE®, le repère est de 15 % (9°) minimum, sur support continu comme sur support discontinu, INNOLINE® se posant sur support continu ; pour ONDULINE® 9S en faible pente, un support plein est préconisé. Vérifiez toujours la pente minimale de la gamme retenue dans sa notice officielle (source : notices de pose Onduline). Si votre charpente descend sous ce seuil, ne forcez pas la pose de plaques, orientez-vous vers une membrane d'étanchéité pour toiture plate ou faible pente (type ONDULINE BFX®). Pour dimensionner correctement votre toit en amont, consultez Quelle pente prévoir pour le toit d'un abri de jardin ? et, pour l'ossature, Charpente d'abri de jardin : dimensions, fixations et ancrage.

Par où commencer et dans quel sens poser ?

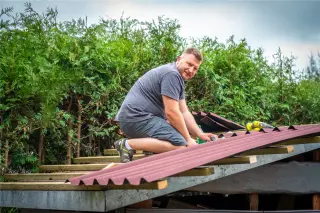

On pose de bas en haut (de l'égout vers le faîtage) et en partant du côté opposé aux vents de pluie dominants, pour que les recouvrements soient « dans le sens du vent ». Sur un toit plus long qu'une plaque, on décale les rangées en quinconce : la deuxième rangée démarre par une demi-plaque, ce qui évite de superposer quatre coins au même point. Le premier alignement se contrôle au cordeau.

L'ordre de pose obéit à une logique simple : l'eau doit toujours ruisseler par-dessus le recouvrement, jamais dessous. On démarre donc la première rangée à l'égout (le bas de la pente) et on remonte vers le faîtage. Latéralement, on commence par le pignon opposé aux vents de pluie dominants : ainsi, le bord recouvrant de chaque plaque « protège » la jonction contre la pluie poussée par le vent. Le premier rang donne le ton de tout le chantier : on aligne la première plaque en respectant le débord d'égout prévu, on la fixe provisoirement, puis on tend un cordeau pour vérifier que l'arase basse est parfaitement horizontale. Une première rangée droite garantit que toutes les suivantes le seront aussi.

Dès que le toit est plus long qu'une plaque (au-delà de 200 cm de rampant pour les grands formats, ou plus tôt pour ONDULINE EASYLINE®, ONDULINE EASYFIX® COMPACT et INNOLINE® en 100 cm), la pose se fait en quinconce. Concrètement, la deuxième rangée démarre par une demi-plaque : les joints verticaux sont décalés d'une rangée à l'autre, et l'on évite de faire coïncider quatre angles de plaques au même endroit, point faible classique de l'étanchéité. Ce décalage donne aussi l'aspect régulier et rythmé caractéristique d'une toiture ondulée bien posée.

Comment gérer les recouvrements ?

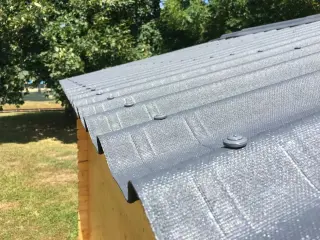

Deux recouvrements coexistent : le recouvrement longitudinal, dit aussi latéral (entre deux plaques côte à côte), d'une à deux ondes selon la pente ; et le recouvrement transversal (entre deux rangées superposées), de 15 cm pour ONDULINE EASYFIX®, ONDULINE EASYFIX® COMPACT et ONDULINE EASYLINE®. Pour ONDULINE® 9S et INNOLINE®, reportez-vous à la notice de pose de la gamme.

Le recouvrement longitudinal (ou latéral) se compte en ondes. En pente courante, une onde de recouvrement suffit ; sur une pente proche du minimum, on passe à deux ondes pour renforcer l'étanchéité au droit du joint.

Le recouvrement transversal, entre la rangée basse et la rangée haute, est de 15 cm pour ONDULINE EASYFIX®, ONDULINE EASYFIX® COMPACT et ONDULINE EASYLINE® (source : Onduline). C'est lui qui empêche toute reprise d'eau par capillarité au droit du joint entre deux rangées. Pour ONDULINE® 9S et INNOLINE®, reportez-vous à la notice de pose de la gamme.

Un repère pratique : les plaques ONDULINE EASYFIX® intègrent des guides de recouvrement embossés qui matérialisent la zone de chevauchement, ce qui limite les erreurs d'alignement pendant la pose. On aligne le bord de la plaque suivante sur ce repère plutôt qu'à l'œil.

Comment fixer les plaques en sommet d'onde ?

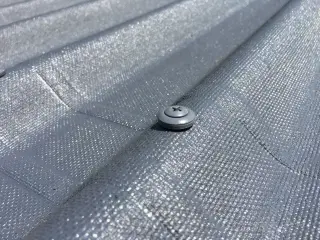

La règle d'or : on visse toujours en sommet d'onde, jamais dans le creux, avec des vis Onduline à rondelle d'étanchéité intégrée de la couleur de la plaque. Comptez 15 fixations par plaque pour ONDULINE EASYFIX®, 18 pour ONDULINE® 9S, 11 pour ONDULINE EASYLINE® et 10 pour INNOLINE® (comptées sur un ensemble de plaques posées, recouvrements compris) ; comptée plaque par plaque, ONDULINE EASYLINE® demande 13 à 15 fixations selon la pente, et ONDULINE EASYFIX® COMPACT 10 au minimum. Les fixations se répartissent à l'égout, sur les appuis intermédiaires et au recouvrement. La rondelle assure l'étanchéité au point de perçage et se fond dans le coloris de la toiture.

Pourquoi le sommet d'onde ? Parce que l'eau ruisselle dans les creux de l'ondulation. Une vis placée en creux serait posée dans le chemin de l'eau et deviendrait un point d'infiltration ; placée au sommet, elle reste au-dessus du flux. C'est la règle la plus importante de toute la pose, et celle que l'on vérifie systématiquement avant de conclure le chantier.

La fixation se fait avec les vis Onduline à rondelle d'étanchéité intégrée, disponibles dans les coloris des plaques. La rondelle coiffe la tête de vis : elle rend le perçage étanche et masque la fixation dans la couleur de la toiture. Chaque gamme dispose de sa fixation dédiée ; on utilise celle prévue pour la plaque et son support (bois, en l'occurrence pour un abri).

Le nombre de fixations n'est pas laissé au hasard et dépend de la gamme : 15 fixations par plaque pour ONDULINE EASYFIX®, 18 pour ONDULINE® 9S, 11 pour ONDULINE EASYLINE® et 10 pour INNOLINE®, ces nombres étant comptés sur un ensemble de plaques posées et non sur une plaque isolée ; sur une plaque isolée, ONDULINE EASYLINE® demande 13 à 15 fixations selon la pente, et ONDULINE EASYFIX® COMPACT se fixe avec 10 fixations au minimum. Dans tous les cas, on fixe toutes les ondes à l'égout et au faîtage, toutes les ondes au niveau des recouvrements transversaux, et en partie courante on fixe sur chaque appui intermédiaire.

Comment poser la faîtière, les rives et le débord ?

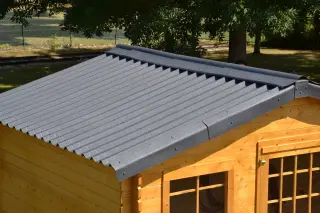

La faîtière coiffe l'arête haute (le faîtage) et se pose en dernier, par segments successifs de la faîtière assortie (faîtière A100, longueur 100 cm) avec recouvrement, sans déborder aux extrémités des pignons. Les rives, ou bandes de rive, ferment les bords latéraux et couvrent la coupe des plaques. À l'égout, la plaque déborde au-dessus de la gouttière de 7,5 cm pour ONDULINE EASYFIX® et ONDULINE EASYFIX® COMPACT, 7 cm pour ONDULINE EASYLINE®, 2 cm pour INNOLINE® et 7 cm au maximum, idéalement 5 cm, pour ONDULINE® 9S : assez pour évacuer l'eau, sans excès.

Une fois le champ de plaques posé, on traite la périphérie, qui concentre les points sensibles. Au faîtage, on pose la faîtière assortie : elle se présente en éléments de 100 cm (faîtière A100), que l'on recouvre les uns sur les autres dans le sens des vents dominants, comme les plaques. Sur un abri de 2 à 3 m de large, on voit donc naturellement deux à trois segments de faîtière avec leurs jonctions. La faîtière s'arrête net au pignon : elle ne doit pas déborder à gauche ni à droite. On la fixe en sommet d'onde, à chaque onde.

Sur les rives (les bords latéraux, côté pignon), on pose une rive de la gamme ou une bande de rive qui vient couvrir la coupe latérale des plaques et protéger le chant. Sur les photos de référence Onduline, cette finition apparaît sous la forme d'une bande nette le long du rampant : elle ferme proprement la toiture et évite les prises au vent sur les bords.

À l'égout enfin, la plaque déborde légèrement pour diriger l'eau vers la gouttière : un débord de 7,5 cm suffit sur ONDULINE EASYFIX® (7 cm sur ONDULINE EASYLINE®, 2 cm sur INNOLINE®, 5 à 7 cm au maximum sur ONDULINE® 9S). Trop court, l'eau reviendrait sous la plaque ; trop long, le porte-à-faux fragiliserait le bord et prendrait le vent. Ce débord se règle dès la première rangée, d'où l'importance du cordeau de départ.

Quelles vérifications pour une pose étanche ?

Avant de ranger la visseuse, on contrôle quatre points : toutes les vis sont en sommet d'onde et équipées de leur rondelle d'étanchéité ; les recouvrements respectent le sens de pose ; la faîtière et les rives ferment la périphérie sans débord ; le débord d'égout est régulier. Un dernier passage visuel, idéalement sous une pluie ou un arrosage, confirme qu'aucune fixation ne se trouve dans un creux.

La vérification finale ne prend que quelques minutes et évite les mauvaises surprises. On reprend chaque zone : à l'égout, toutes les ondes sont-elles fixées ? Sur le chant, les vis sont-elles bien en sommet et non en creux ? Les rondelles sont-elles toutes en place et de la bonne couleur ? Aux recouvrements, l'eau passe-t-elle bien par-dessus et non par-dessous ? Un arrosage au tuyau, en commençant par le bas, permet de repérer une éventuelle reprise d'eau avant qu'elle ne se voie à l'intérieur.

La pose conforme n'est pas qu'une question de finition : c'est aussi la condition de la garantie. Une ONDULINE EASYFIX® ou une ONDULINE EASYLINE® bénéficie d'une garantie d'étanchéité de 10 ans, une INNOLINE® de 20 ans (voir conditions). Le tableau ci-dessous récapitule les repères de pose par gamme.

Repères de pose par gamme

Spécifications issues du catalogue ONDULINE® GSB 2026-2027 et des fiches techniques des gammes. La pente minimale vaut sur support continu comme sur support discontinu ; INNOLINE® se pose sur support continu.

Le choix de la gamme dépend surtout du format de l'abri : ONDULINE EASYFIX® pour un abri standard et une pose confortable, ONDULINE EASYLINE® pour un petit abri ou une cabane (plaques compactes qui rentrent dans un coffre), ONDULINE® 9S en grand format économique, et INNOLINE® pour une finition tuile haut de gamme (gamme récente, dont le déploiement en magasins se poursuit en 2026, et qui se pose sans découpe). Pour arbitrer entre ces solutions et le polycarbonate ou la plaque métallique profilée, voyez Quel matériau choisir pour la toiture d'un abri de jardin ?.
